斗式提升機生產廠家河南威泰克機械制造有限公司為您提供NSE型高速板鏈斗式提升機系列產品。NSE型高速板鏈斗式提升機是一種散狀物料垂直連續輸送設備。被廣泛用于電力、化工、冶金、建材、輕工、糧食、礦山等行業。具有運力大、運行穩定、占地面積小、提升高度高等輸送特點。

　　NSE系列高速板鏈斗式提升機廣泛應用于提升粉狀和小顆粒狀物料。NSE系列高速板鏈斗式提升機共有九種基本型號：NSE100型、NSE200型、NSE300型、NSE400型、NSE500型、NSE600型、NSE700型、NSE800型、NSE1000型，每種型號根據輸送物料的不同，選擇不同的提升速度，zui大提升速度<70m/min，zui大提升高度65m。另外，威泰克公司還可根據用戶要求輸送量介于上述型號之間的擴展型號。

　　NSE100 - 20.5m 一 170m³/h -右裝

　　注釋：高效板鏈?zhǔn)教嵘?提升高度(米)-額定輸送量(立方米每小時)-提升機裝配形式

　　提升機裝配型式的識別：

　　左裝一指人在進料口一側，面對進料口，驅動裝置和傳動鏈輪在左邊。

　　右裝一指人在進料口一側，面對進料口，驅動裝置和傳動鏈輪在右邊。

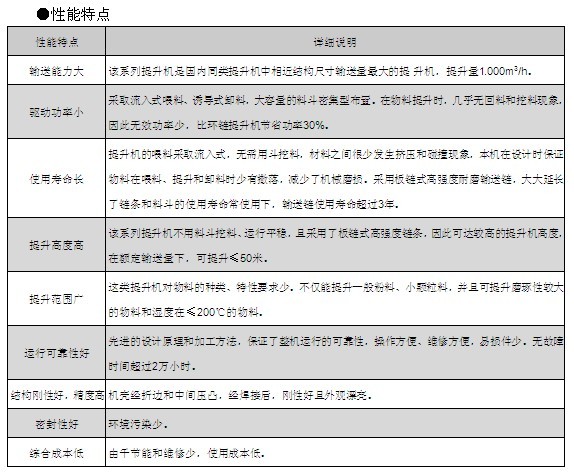

       特點：

　　1、輸送能力大。提升量為100-1000立方米每小時。

　　2、提升范圍廣。不僅能提升一般粉料、小顆粒料，而且可提升磨琢性較大的物料，要求料溫低于200℃，在額定輸送量下，*大提升高度超過40米。

　　3、驅動功率小。采取流入式喂料、誘導式卸料，大容量的料斗密集型布置。在物料提升時幾乎無回料和挖料現象，因此比環鏈提升機節省功率30%。

　　4、使用壽命長。提升機的喂料采取流入式，無需用斗挖料，材料之間很少發生擠壓和碰撞現象，本機在設計時保證物料在喂、提升和卸料時少有撒落，減少了機械磨損。采用板鏈?zhǔn)礁邚?qiáng)度耐磨輸送鏈，延長了鏈條和料斗的使用壽命。

　　5、密封性好，環境污染少。

　　6、運行性能好。先進的設計原理和加工方法，保證了整機運行的可靠性。

　　7、操作、維修方便，易損件少。

　　8、結構剛性好，精度高。機殼經折邊和中間壓凸，剛性好且外觀漂亮。

　　9、綜合成本低。由于節能和維修少，降低了使用成本。

　　NSE系列高速板鏈斗式提升結構：

　　NSE板鏈?zhǔn)蕉肥教嵘龣C(jī)由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。

　　運行部件--由料斗和套筒滾子鏈組成。

　　驅動裝置--由驅動平臺、驅動組合、傳動鏈組成。驅動組合分為兩種：

　　①鏈傳動：通常由ZSY硬齒面減速機(或JZQ減速機)、YOX液力偶合器、Y系列電機、XWD減速機、電磁離合器(或手動離合器)組成;

　?、谥甭?lián)：采用直交軸硬齒面減速機與提升機主軸直聯，Y系列電機與減速機之間#用偶合器(聯軸器)聯接。

　　驅動裝置分左裝和右裝兩種。分別與提升機左、右裝對應。

　　左裝：為人面對進料口，驅動裝置組合在左側。

　　右裝：為人面對進料口，驅動裝置組合在右側。

　　上部裝置--有上部機殼、上罩、卸料口(裝有防回料板)、頭軸裝配、逆止器等部件。

　　中部機殼--分為與上部裝置聯接的帶支撐中間節、帶檢視門中間節、標準中間節(均為 3.0米高)和非標準中間節。

　　下部裝置--包括下部機殼、進料口、尾軸裝配、張緊裝置，并有旋轉探測儀、料位開關供選配。

　　NSE系列高速板鏈斗式提升機外形結構示意圖：

NSE系列高速板鏈斗式提升機技術參數:

  

型號	提升量（m3/h）	料斗容積（L）	運行速度（m/min）	物料最大塊度
				占百分比%
				10	25	50	75	100
NSE100	120	19.2	66	20	15	10	7	5
NSE200	165	25.6	66	35	30	20	15	10
NSE300	230	35.2	66	35	30	20	15	10
NSE400	320	62.2	66	50	40	30	25	20
NSE500	455	88.3	66	50	40	30	25	20
NSE600	570	110	66	50	40	30	25	20
NSE700	700	135	66	65	60	40	35	30
NSE800	800	155	66	65	60	40	35	30
NSE1000	1000	195	66	65	60	40	35	30
