HL環鏈離心斗式提升機

所屬分類：斗式提升機
點擊次數：
發布日期：2020-02-01
參考價格:58500元
在線詢價

詳細介紹

　　HL型斗式提升機(環鏈離心斗式提升機)產品概述:

　　HL型環鏈斗式提升機適用于垂直輸送磨琢性較大的粉狀、粒狀、及小塊狀物料，如糧食、煤、水泥、碎礦石等,輸送高度zui高40m，物料溫度不超過250℃。其特點為：結構簡單，運行平穩，掏取式裝料，混合式或重力卸料，輪緣采用組合鏈輪，更換方便，鏈輪輪緣經特殊處理壽命長，下部如采用重力自動張緊裝置，能保持恒定的張力，避免打滑或脫鏈，同時在料斗遇阻時，有一定的容讓性能夠有效地保護運動部件。

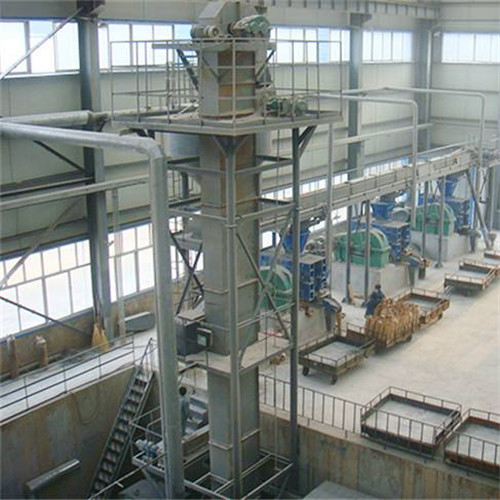

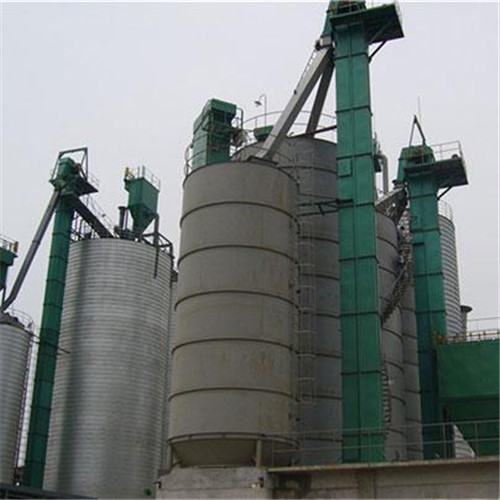

HL環鏈離心斗式提升機

　　HL型斗式提升機(環鏈離心斗式提升機)主要特點:

　　1.運行平穩、輸送效率高。

　　2.料斗形式多，應優先選用。

　　3.適應性強、安裝維修方便、壽命長。

　　4.整機體積小、轉速高、確?？焖倬鶆蜉斔汀?/p>

　　HL型斗式提升機(環鏈離心斗式提升機)工作原理:

　　河南威泰克機械生產的HL型環鏈斗式提升機由運動部分(料斗與牽引鏈條)、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成。本提升機的料斗為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條.我公司生產的HL型環鏈離心斗式提升機，由運動部分(料斗與牽引鏈條)、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成。本提升機的料斗為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條。

　　HL型斗式提升機(環鏈離心斗式提升機)制法和裝法：

　　1、按料斗形狀分為兩種：S制法--帶有深圓底形料斗;Q制法--帶有淺圓底形料斗

　　2、按上部區段卸料口的形式分為兩種：X1 制法--帶有傾斜法蘭的卸料口;X2 制法--帶有水平法蘭的卸料口

　　3、按下部區段進料口的形式分為兩種：J1 制法--進料口的斜面與水平面成45度角;J2 制法--進料口的斜面與水平面成60度角

　　4、按中間機殼側面檢視門的位置分為四種：K1 制法--中間機殼側面帶有下端左檢視門;K2 制法--中間機殼側面帶有下端右檢視門;K3 制法--中間機殼側面帶有上端左檢視門;K4 制法--中間機殼側面帶有上端右檢視門

　　5、按中間機殼端面檢視門的位置分為兩種：Z1 制法--中間機殼端面帶有下端檢視門;Z2 制法--中間機殼端面帶有上端檢視門

　　6、按傳動裝置對提升機的相對位置分為兩種：左裝--傳動裝置在左側;右裝--傳動裝置在右側。

　　HL型斗式提升機(環鏈離心斗式提升機)外形結構示意圖：

　　HL型斗式提升機(環鏈離心斗式提升機)主要技術參數：

項目		提升機型號
		HL300				HL400
		S制法		Q制法		S制法		Q制法
輸送能力（m³/h）		28		16		47.2		30
料斗容量（L）		5.2		4.4		10.5		10
斗距		500		500		600		600
運行部分（料斗牽引鏈條） kg/m		24.8		24		29.2		28.3
牽引鏈條	型式	鍛造環形鏈
	圓鋼直徑	18				18
	節距	50				50
	破斷強度	12800				12800
料斗運動速度（m/s）		1.25				1.25
傳動鏈條軸轉數		37.5 轉/分				37.5 轉/分
輸送物料的散狀比重		H,米	N,千瓦	H,米	N,千瓦	H,米	N,千瓦	H,米	N,千瓦
0.8		59	6.35	64	4.36	30	7	33	6.3
1.0		52	7.55	60	5.12	27	7.6	30	7
1.25		41	8.7	49	5.3	23	8	26	7.6
1.6		31	9.7	39	5.3	18.5	8.4	22	8.2
2.0		24	9.7	29	5.35	15	8.6	18	8.4
傳動裝置制法		C1	C2	C3	C4	C1		C2
圓柱齒輪減速機	傳動裝置右裝	JZQ400—IV—3U				JZQ400—IV—3U
	傳動裝置左裝	JZQ400—IV—4Y				JZQ400—IV—4Y
電動機型號		Y132M2—6	Y160M—6		Y160L—6	Y160M—6		Y160L—6
傳動裝置功率		5.5	7.5	7.5	7.5	7.5		7.5
棘輪制動裝置（齒輪X模數）		6X18	6X18	8X15	8X15	6X18		8X15
傳動裝置重量		628	702	870	885	902		917
物料的zui大塊度		25		35		45		55

項目		提升機型號
		HL300				HL400
		S制法		Q制法		S制法		Q制法
輸送能力（m³/h）		28		16		47.2		30
料斗容量（L）		5.2		4.4		10.5		10
斗距		500		500		600		600
運行部分（料斗牽引鏈條） kg/m		24.8		24		29.2		28.3
牽引鏈條	型式	鍛造環形鏈
	圓鋼直徑	18				18
	節距	50				50
	破斷強度	12800				12800
料斗運動速度（m/s）		1.25				1.25
傳動鏈條軸轉數		37.5 轉/分				37.5 轉/分
輸送物料的散狀比重		H,米	N,千瓦	H,米	N,千瓦	H,米	N,千瓦	H,米	N,千瓦
0.8		59	6.35	64	4.36	30	7	33	6.3
1.0		52	7.55	60	5.12	27	7.6	30	7
1.25		41	8.7	49	5.3	23	8	26	7.6
1.6		31	9.7	39	5.3	18.5	8.4	22	8.2
2.0		24	9.7	29	5.35	15	8.6	18	8.4
傳動裝置制法		C1	C2	C3	C4	C1		C2
圓柱齒輪減速機	傳動裝置右裝	JZQ400—IV—3U				JZQ400—IV—3U
	傳動裝置左裝	JZQ400—IV—4Y				JZQ400—IV—4Y
電動機型號		Y132M2—6	Y160M—6		Y160L—6	Y160M—6		Y160L—6
傳動裝置功率		5.5	7.5	7.5	7.5	7.5		7.5
棘輪制動裝置（齒輪X模數）		6X18	6X18	8X15	8X15	6X18		8X15
傳動裝置重量		628	702	870	885	902		917
物料的*大塊度		25		35		45		55
